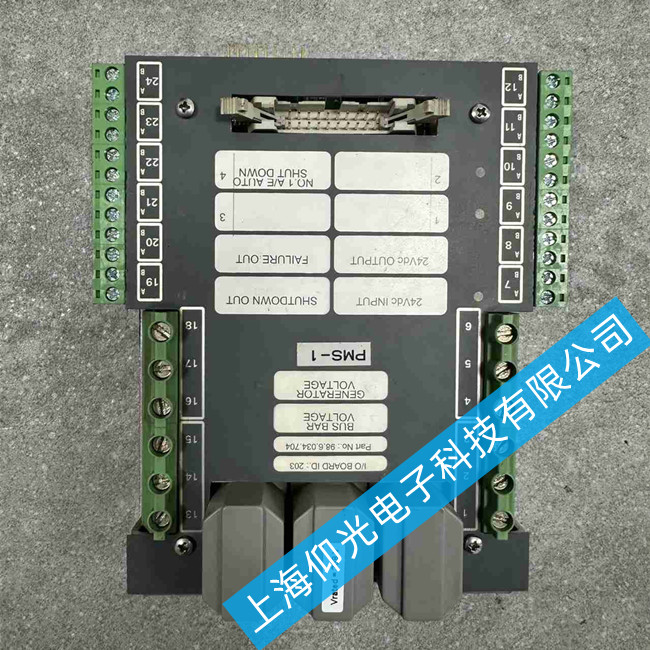

舟山船舶TERASAKI寺崎檢測報警模塊無輸出故障維修
一、故障定位與初步檢查
確認故障現象
檢查報警模塊是否完全無輸出信號，或僅部分通道失效，需區分整體性故障與局部故障。
00001. 外觀與連接檢查
排查電源線、信號線接口是否松動或腐蝕，清潔端子并重新緊固連接。
檢查屏蔽層是否破損，避免外部電磁干擾導致信號丟失。
二、電源系統檢測
輸入電源驗證
使用萬用表測量模塊供電電壓，確保符合額定值（如24VDC或220VAC）。
檢測電源線路是否存在短路、保險絲熔斷或電壓波動異常。
內部電源模塊排查
拆機檢查模塊內部電源電路板電容、整流橋等元件是否鼓包或燒毀，更換損壞部件。
三、輸出模塊與信號通路診斷
00001. 輸出通道測試
對無輸出的通道進行獨立測試，測量輸出端子電壓是否正常（如無電壓或異常漏電）。
若存在漏電（如CH1漏電15V），需重點排查驅動電路或繼電器觸點損壞。
信號處理單元檢查
檢測信號放大電路、隔離元件是否失效，更換故障芯片或晶體管。
四、軟件與配置排查
報警邏輯驗證
連接專用調試軟件（如TERASAKI配套工具），檢查報警閾值設定、輸出條件是否誤設或被覆蓋。
確認模塊固件版本是否兼容，必要時升級或回滾版本。
通信協議匹配
驗證模塊與上位機（如PLC/DCS）的通信協議（如Modbus、Profibus）配置是否一致。
五、環境與干擾防護
工作環境優化
檢查模塊安裝環境溫度是否超標（建議≤40℃），清理散熱通道積灰。
避免與高頻設備（如變頻器）近距離安裝，必要時增加屏蔽罩或磁環。
六、維修后驗證
分步測試
空載通電觀察指示燈狀態，再逐步接入負載測試輸出穩定性。
模擬報警觸發條件，驗證信號輸出與聯動邏輯是否正常。
長期監測
連續運行24小時以上，記錄輸出波形或數據，確保無間歇性故障
